Hikaku PDF-Smart — 大きくズレた図面も、正確に重ねて比較

Hikaku PDF-Smart は、位置・角度・縮尺がずれた図面 PDF を、
正確に重ね合わせて比較するためのツールです。
自動調整と、2点指定による手動調整の2つの方法で、
比較が難しい図面にも対応します。

■ 「ズレた図面」の比較に、もう手間をかけない

「図面が微妙に傾いていて、うまく比較できない…」
「新旧 PDF の基点が違い、比較の前に手作業での調整が必要…」

建築・設計の現場では、PDF を比較する前のこうした"ひと手間"に、
思わぬ時間を取られることがあります。

Hikaku PDF-Smart は、この前準備をソフト側で引き受けます。
「Hikaku PDF-Fast」の“誰でも使えるシンプルさ”はそのままに、
ズレの大きい図面でも正確に重ねて比較できるように作りました。

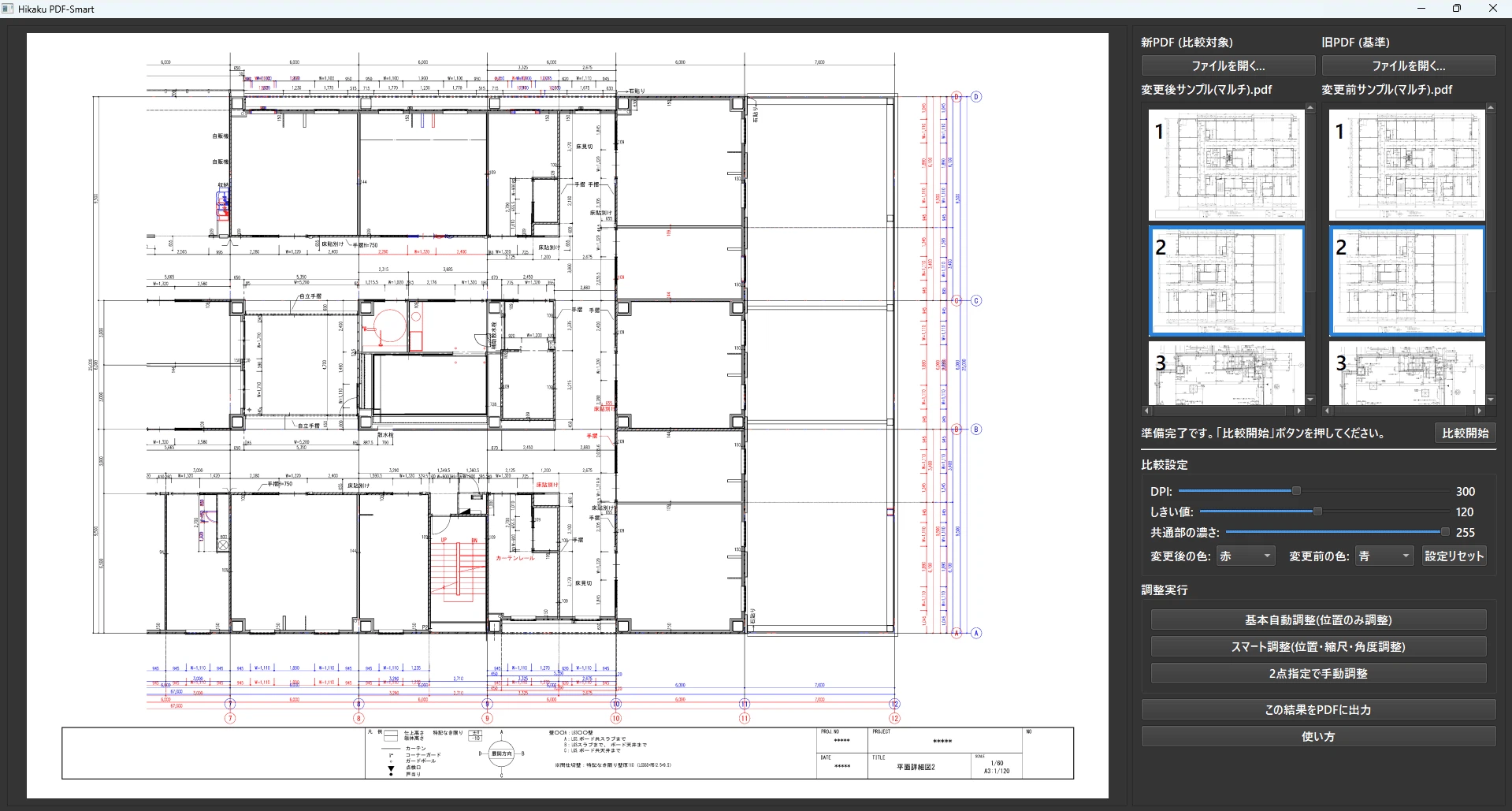

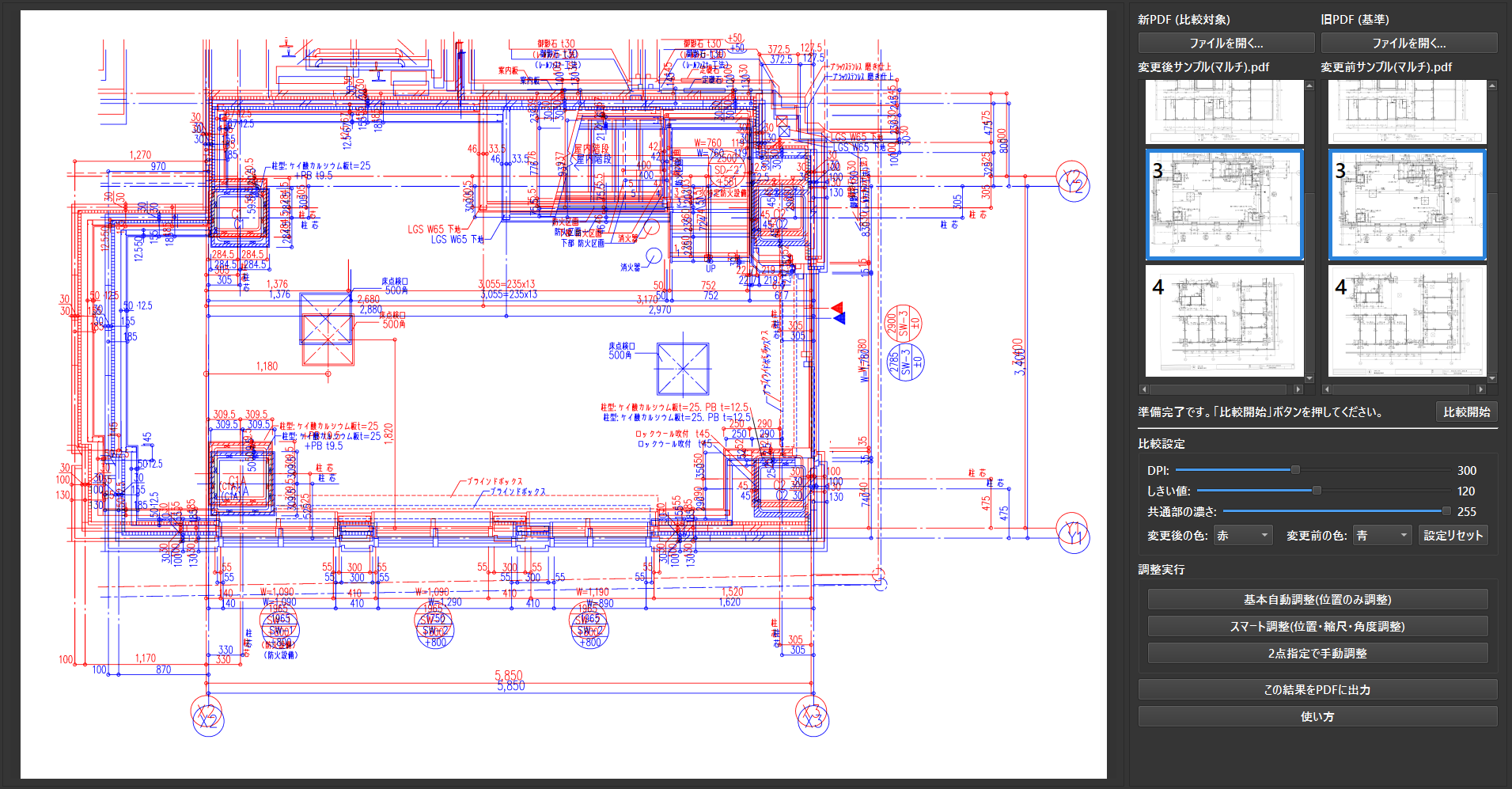

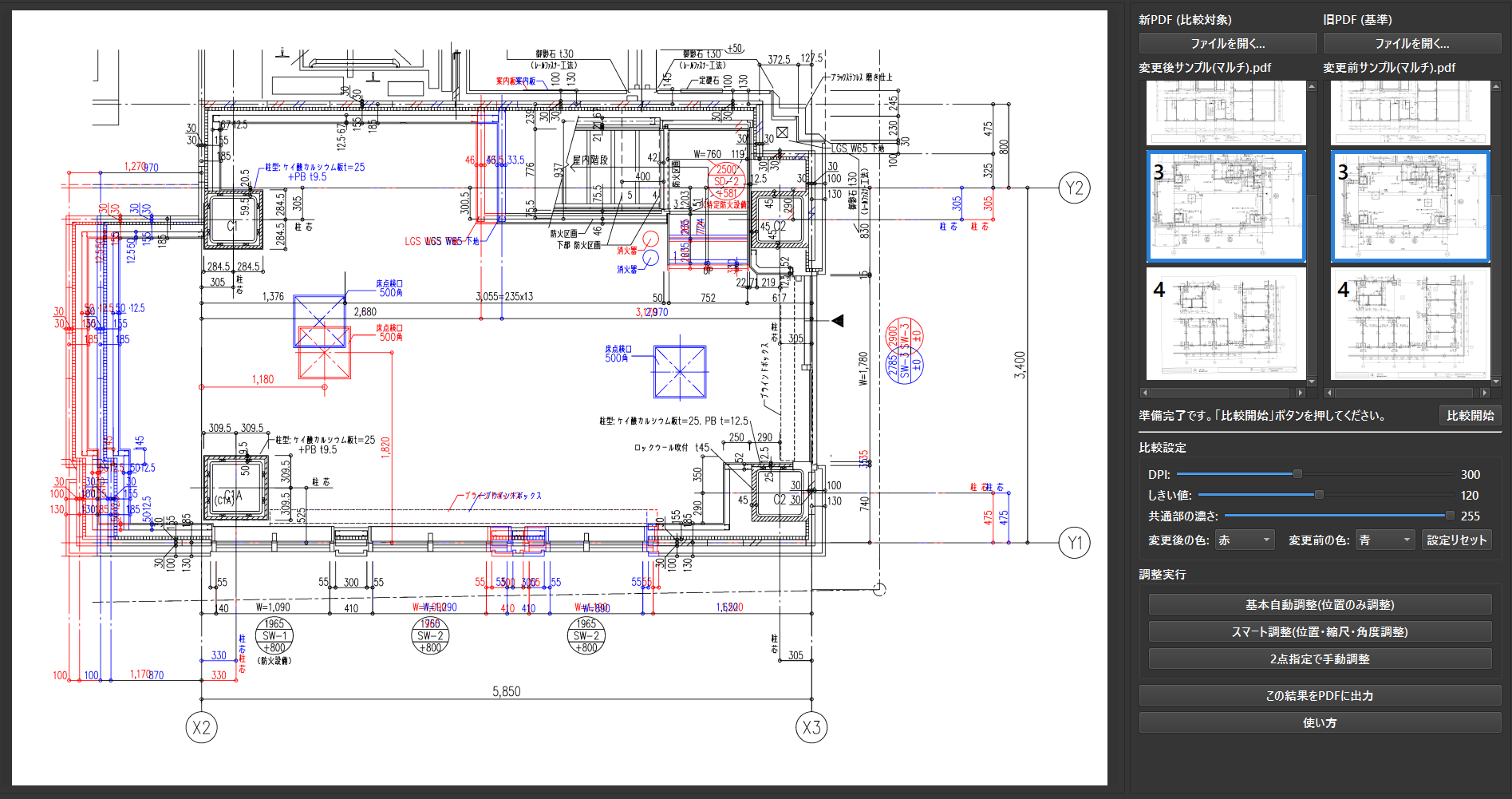

■ 自動調整の例

■ 主な機能と特徴

• 位置・角度・縮尺のズレを自動調整
• 2点指定による手動調整
• 設定変更がすぐに反映されるリアルタイムプレビュー
• 色分けによる差分表示（変更前・変更後の色を選択可能）
• 比較結果を PDF で出力
• USB 認証・完全オフライン対応：ネット不要、セキュリティ制限下でも使用可

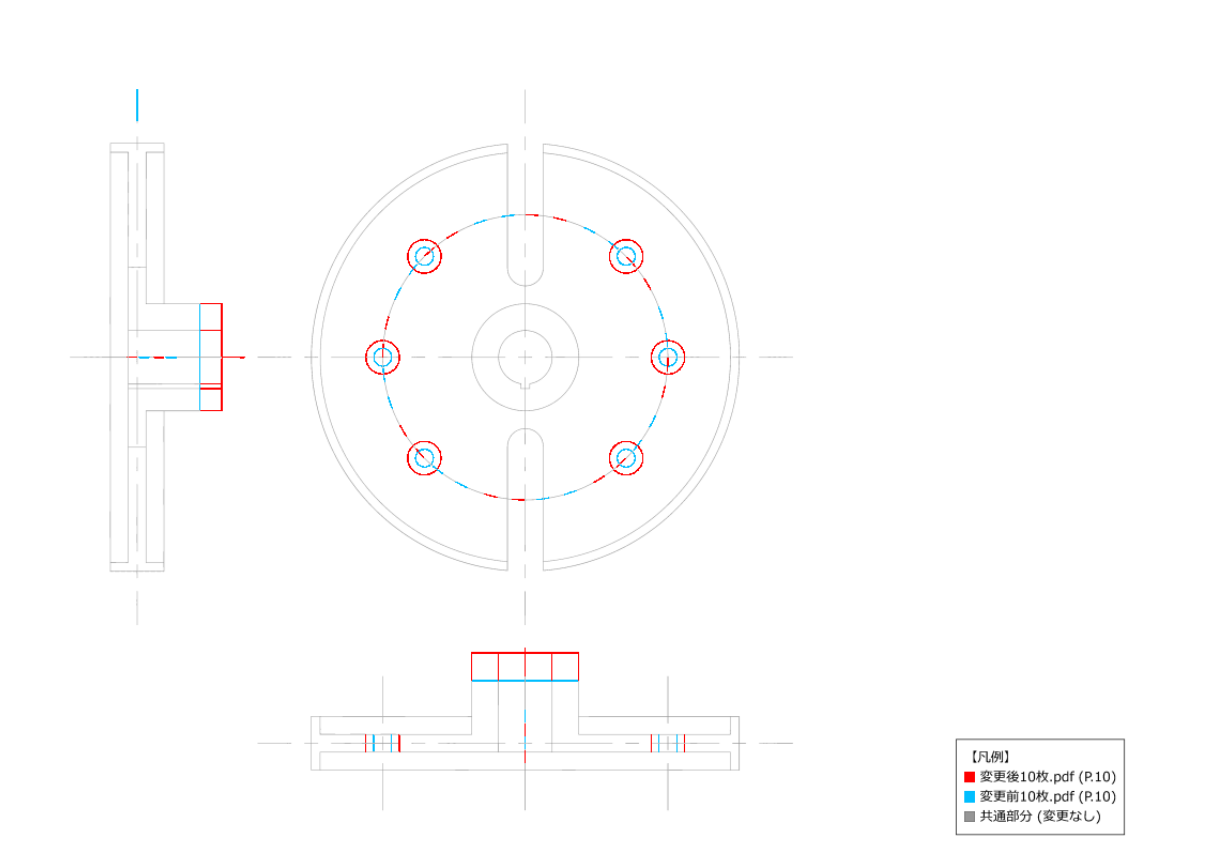

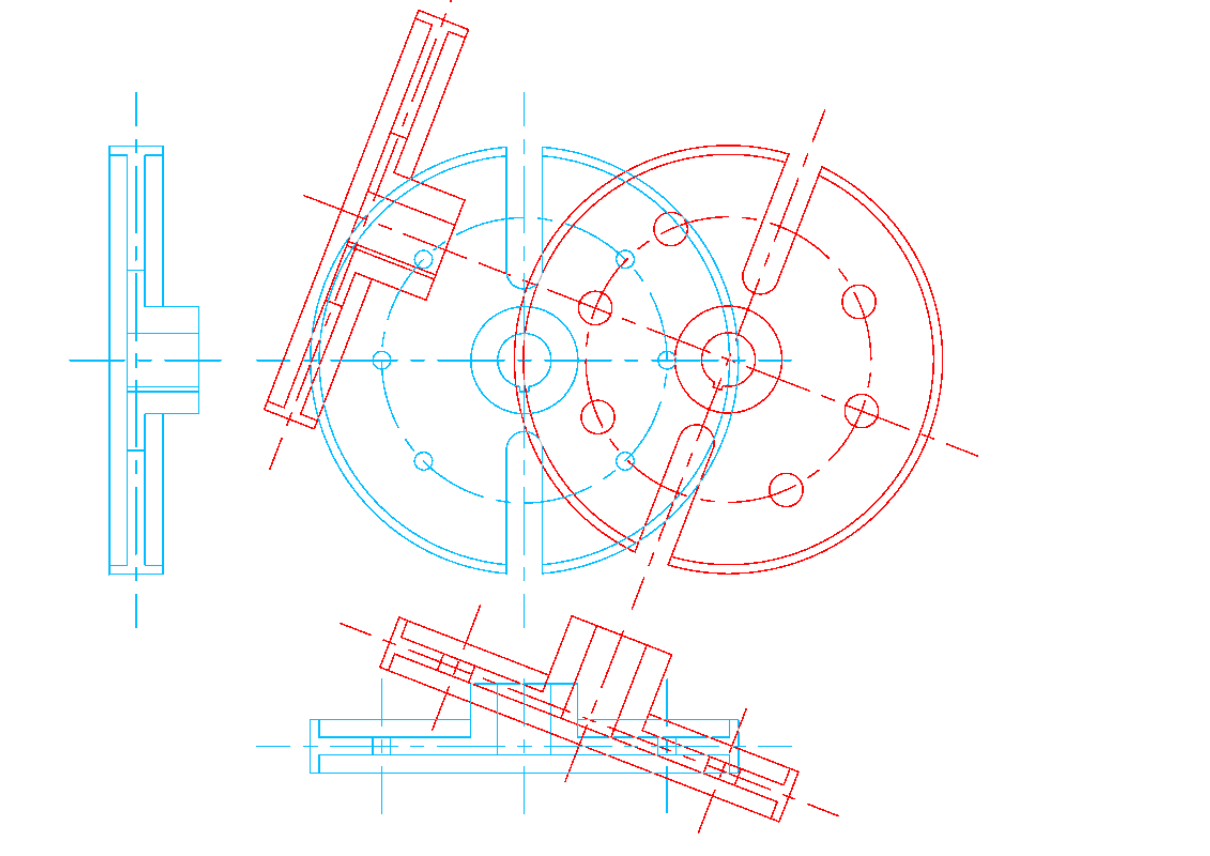

■ 位置・角度・縮尺のズレを自動調整

2つの図面から、角や線の交点といった共通の目印（特徴点）を探し出し、
それぞれがどれだけ動いたかを計算して、位置・角度・縮尺を自動で合わせます。

協力会社から受け取った PDF の出力条件がそろっていなくても、
比較の前に手作業で調整する必要はありません。

■ 2点指定による手動調整

ノイズの多い図面など、自動調整がうまくいかない場合もあります。
そのときは、旧図面と新図面の対応する点を2点ずつクリックするだけ。
位置・角度・縮尺をまとめて合わせられます。

自動で合わなければ手動で、という2段構えなので、
比較できない図面がほとんど残りません。

■ 設定がすぐに反映されるプレビュー

差分の色や感度（しきい値）を変えると、その結果がすぐに画面に反映されます。
仕上がりを見ながら調整できるので、出力し直す手間がかかりません。

■ 「Fast」と「Smart」の使い分け

「Hikaku PDF-Fast」も ver6.0 から、軽いズレの自動補正に対応しました。
2つのソフトは、得意な場面が違います。

日々の定型的なチェックは「Fast」、
ズレのある図面や、特に精度が求められる比較は「Smart」。
使い分けることで、ほとんどの比較業務に対応できます。

■ このような方におすすめ

• 協力会社から受け取る PDF の仕様がバラバラで、比較前の調整に時間を取られている方
• スキャンした図面など、傾きやズレのある図面を比較する機会が多い方
• 微細な変更点も見逃したくない、精度の求められる比較業務を担当している方
• 「Hikaku PDF-Fast」をお持ちで、ズレの大きい図面にも対応したい方

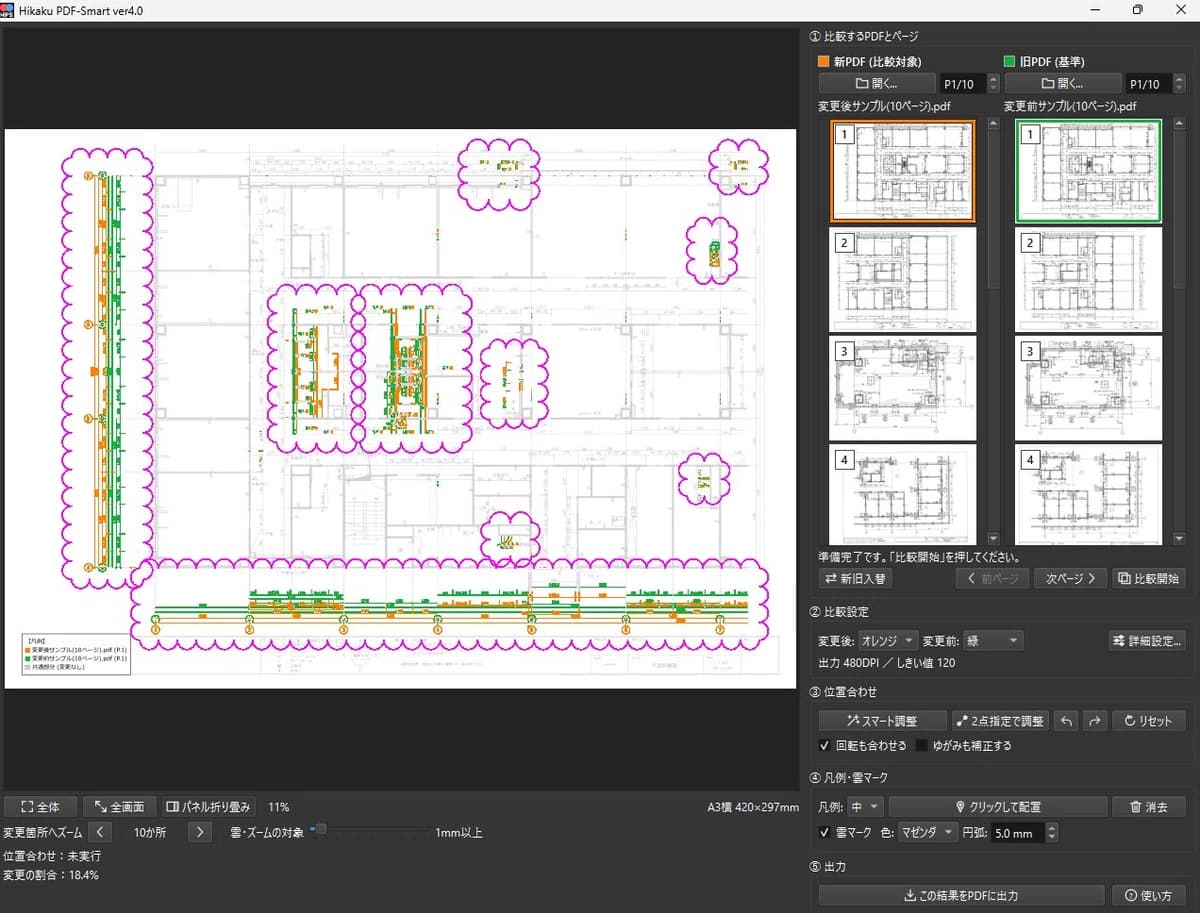

■ 操作画面の構成

操作方法は簡単。
新旧2つの PDF ファイルを開き、比較したいページを選んで「比較開始」ボタンを押すだけです。

なお、設定画面では下記のような設定が可能です。

※設定は豊富ですが、初期設定のままでもすぐに比較可能です。

■ よくある質問（FAQ）

【Q】どんなズレでも自動で補正できますか？
【A】ほとんどの図面で自動調整が可能です。ただし、ノイズが非常に多い図面などでは、
共通の目印を見つけにくい場合があります。その際は「2点指定による手動調整」で対応できます。

【Q】「Hikaku PDF-Fast」の自動補正とは何が違いますか？
【A】Fast は軽いズレを補正しながら多くのページをまとめて比較するソフト、
Smart は大きなズレにも対応し、1ページずつ精密に合わせて比較するソフトです。

【Q】「Hikaku PDF-Fast」の USB メモリで起動できますか？
【A】はい。お持ちの「Hikaku PDF-Fast」の USB メモリが、そのまま認証のカギになります。
別途 USB メモリをご購入いただく必要はありません。

【Q】ソフト本体を USB メモリの中に入れておく必要がありますか？
【A】いいえ。USB メモリは認証のカギとして使うため、保存先は USB 内・PC 内のどちらでも構いません。

【Q】インストールやネット接続は必要ですか？
【A】どちらも不要です。USB メモリを挿してから起動してください。

■ トラブルシューティング

[現象→対処法]

• 自動調整がうまくいかない→「2点指定による手動調整」をお試しください。
• 細かいノイズまで差分として検出してしまう→「しきい値」を調整し、検出感度を下げてください。
• 比較結果の画質を上げたい→「設定」画面にて DPI 値を大きくしてください。

■ 用語補足

【特徴点マッチング】
2つの画像から、角や線の交点といった特徴的な点を見つけ出し、
それらが画像間でどのように動いたか（回転・拡大縮小・移動）を計算する技術です。
Hikaku PDF-Smart の自動調整は、この技術を使っています。

【DPI（ディーピーアイ）】
画像解像度。数値を上げると高精細になりますが、ファイルサイズも増加します。

【しきい値】
「どの程度の差を差分として認識するか」の感度。数値を下げるほど繊細な変化も検出されます。

■ 製品情報まとめ

購入方法：X の DM もしくはリプライにてご連絡ください。販売サイトの URL をご案内いたします。

購入詳細ページ　▶ note

■ 関連ソフト

Hikaku PDF-Fast
同じ条件で出力された図面を、数十〜数百ページまとめて比較するソフトです。
軽いズレの自動補正にも対応しています。Smart のご購入には Fast が必要です。

Awasu PDF-Pages
比較の前に、ページの順番をそろえたり、白紙ページを挿入したりする補助ツールです。

■ 開発者より

「Fast」が追求したのは"速度"と"手軽さ"。
日々の膨大な比較作業を、まとめて素早く処理します。

一方、「Smart」が追求したのは"精度"と"柔軟性"です。
ズレのある図面でも正確に重ね合わせることで、これまで手間のかかっていた比較を、
すぐに取りかかれる作業に変えます。

この2つのツールが車の両輪のように連携し、
皆様が本来の設計業務に集中できる環境づくりをサポートできればと考えています。
